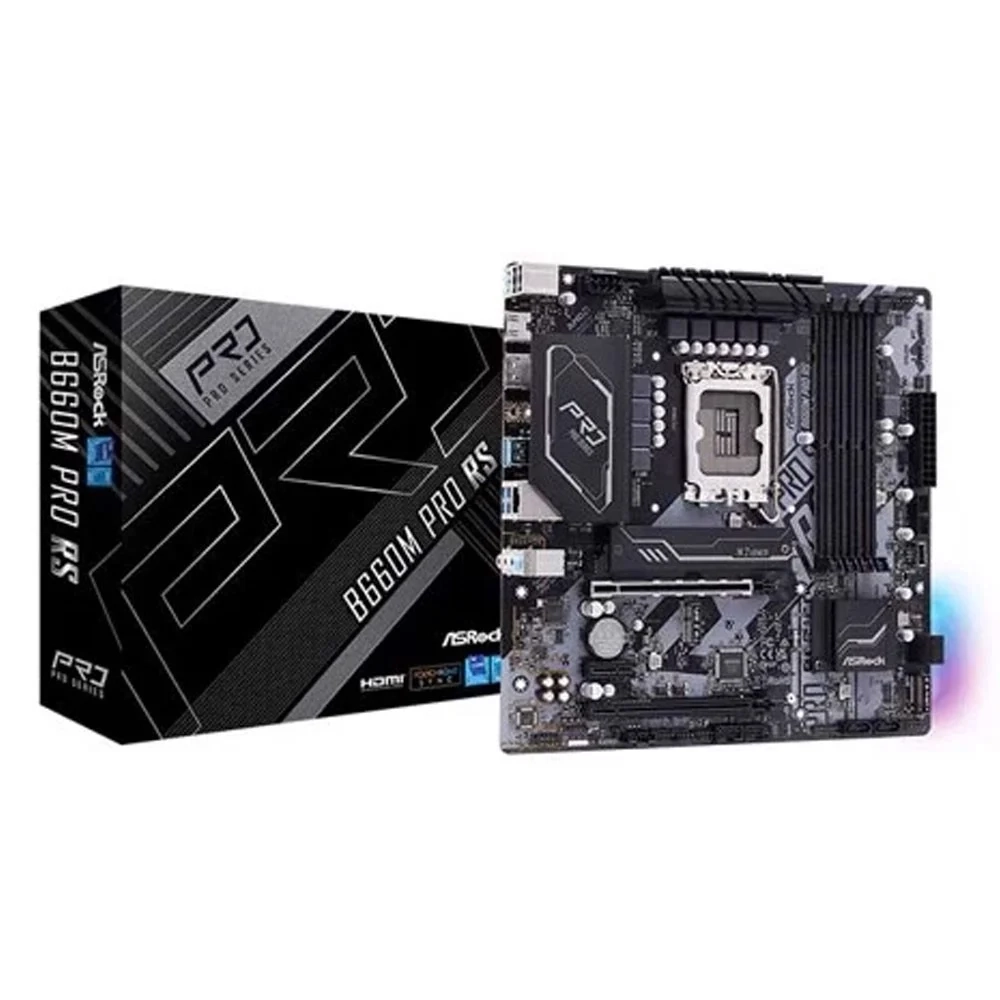

Mainboard Asrock B660M Pro RS

Mô tả sản phẩm

Tính năng độc đáo

ASRock Siêu hợp kim
- Cuộn cảm nguồn cao cấp
- PCB màu đen sapphire
- Vải thủy tinh mật độ cao PCB Bộ nhớ 4 lớp
ASRock Intel ^® POOL (Planes on Outer Layers) Công nghệ Khe cắm thép ASRock ASRock Full Coverage Tản nhiệt M.2 ASRock Hyper M.2 (PCIe Gen4x4 ) ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (dành cho tất cả các cổng USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU

^{- Hỗ trợ Bộ xử lý Intel ®} Core™ thế hệ thứ 13 & 12 và thế hệ tiếp theo (LGA1700)
- Thiết kế Digi Power
- Thiết kế 8 Power Phase
- Hỗ trợ Công nghệ Intel ^® Hybrid
- Hỗ trợ Công nghệ Intel ^® Turbo Boost Max 3.0
Chipset

- Intel ^® B660
Bộ nhớ RAM
- Công nghệ bộ nhớ DDR4 Kênh đôi
- 4 x Khe cắm DDR4 DIMM
- Hỗ trợ bộ nhớ DDR4 non-ECC, không có vùng đệm lên đến 5333+(OC) *
- Hỗ trợ các mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ non-ECC)
- Max. dung lượng bộ nhớ hệ thống: 128GB
- Hỗ trợ Intel ^® Extreme Memory Profile (XMP) 2.0

* Hỗ trợ DDR4 3200 nguyên bản.
BIOS

- BIOS pháp lý AMI UEFI 128Mb với hỗ trợ GUI đa ngôn ngữ
- Sự kiện đánh thức tuân thủ ACPI 6.0
- Hỗ trợ SMBIOS 2.7
- CPU Core/Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V Đa điều chỉnh điện áp PCH
Card đồ họa
- Kiến trúc đồ họa Intel ^® Xe (Gen 12)
- Đầu ra đồ họa kép: hỗ trợ cổng HDMI và DisplayPort 1.4 bằng bộ điều khiển hiển thị độc lập
- Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên tới 4K x 2K (4096x2160) @ 60Hz
- Hỗ trợ DisplayPort 1.4 với DSC (nén) tối đa. độ phân giải lên tới 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- Hỗ trợ HDCP 2.3 với Cổng HDMI 2.1 Tương thích TMDS và Cổng DisplayPort 1.4

* Đồ họa Intel ^® UHD Tích hợp Hình ảnh và đầu ra VGA chỉ có thể được hỗ trợ với các bộ xử lý được tích hợp GPU.
Card âm thanh

- Âm thanh 7.1 CH HD (Bộ giải mã âm thanh Realtek ALC897)
- Hỗ trợ chống sét lan truyền
- Nahimic Audio
LAN

- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel ^® I219V
- Hỗ trợ Wake-On-LAN
- Hỗ trợ Chống sét/ESD
- Hỗ trợ Ethernet tiết kiệm năng lượng 802.3az
- Hỗ trợ UEFI PXE
Khe cắm
CPU:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Khe cắm PCIe 3.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x M. 2 (Khóa E), hỗ trợ mô-đun WiFi WiFi/BT PCIe loại 2230 và Intel ^® CNVi (WiFi/BT tích hợp)

- Hỗ trợ AMD CrossFire™

* Hỗ trợ SSD NVMe làm đĩa khởi động
Kho tiền
CPU:
- 1 x Ổ cắm Hyper M.2 (M2_1, Key M), hỗ trợ chế độ loại 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) * Chipset
:
- 1 x Ổ cắm Ultra M.2 (M2_2, Key M) , hỗ trợ chế độ loại 2280 SATA3 6.0 Gb/s & PCIe Gen3 x4 (32 Gb/s) *
- 4 x Đầu nối SATA3 6.0 Gb/s * -

* Hỗ trợ Bộ nhớ Intel ^® Optane™ Sê-ri H (chỉ dành cho M2_2)
Hỗ trợ Thiết bị quản lý ổ đĩa Intel ^® (VMD)
Hỗ trợ SSD NVMe dưới dạng đĩa khởi động
Hỗ trợ ASRock U.2 Kit

* * Nếu M2_2 bị thiết bị M.2 loại SATA chiếm dụng, SATA3_0 sẽ bị tắt.
đột kích

- Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA
Cổng kết nối
- 1 x Đầu cắm SPI TPM
- 1 x Đầu cắm loa và đầu vào khung gầm
- 1 x Đầu cắm đèn LED RGB
* Hỗ trợ tổng cộng lên đến 12V/3A, Dải đèn LED 36W
- 3 x Đầu cắm đèn LED định địa chỉ
* Hỗ trợ tổng cộng lên đến 5V/3A, 15W Dải đèn LED
- 1 x Đầu nối quạt CPU (4 chân)
* Đầu nối quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W).
- 1 x Đầu nối Quạt CPU/Máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh)
* Quạt CPU/Máy bơm nước hỗ trợ quạt tản nhiệt nước có công suất quạt tối đa 2A (24W).
- 3 x Đầu nối quạt khung/bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh)
* Quạt khung/bơm nước hỗ trợ quạt tản nhiệt nước có công suất quạt tối đa 2A (24W).
*CPU_FAN2/WP, CHA_FAN1~3/WP có thể tự động phát hiện nếu quạt 3 chân hoặc 4 chân đang được sử dụng.
- 1 x Đầu nối nguồn ATX 24 chân
- 1 x Đầu nối nguồn 12V 8 chân (Đầu nối nguồn mật độ cao)
- 1 x Đầu nối âm thanh bảng điều khiển phía trước
- 1 x Đầu nối AIC Thunderbolt™ (5 chân) (Hỗ trợ Thẻ AIC ASRock Thunderbolt™ 4 )
- 2 x Đầu USB 2.0 (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ Bảo vệ ESD)
- 1 x Đầu USB 3.2 Gen1 (Hỗ trợ 2 cổng USB 3.2 Gen1) (Hỗ trợ Bảo vệ ESD)
- 1 x Đầu USB 3.2 Gen1 Mặt trước Loại C (Hỗ trợ Bảo vệ ESD)

*
Bảng điều khiển Input/Output phía sau

- 3 x Điểm gắn ăng-ten
- 1 x Cổng Chuột/Bàn phím PS/2
- 1 x Cổng HDMI
- 1 x DisplayPort 1.4
- 4 x Cổng USB 3.2 Gen1 (trung tâm ASMedia ASM1074) (Hỗ trợ Bảo vệ ESD)
- 2 x Cổng USB 2.0 ( Hỗ trợ Bảo vệ ESD)
- 1 x Cổng LAN RJ-45 có đèn LED (Đèn LED ACT/LINK và đèn LED TỐC ĐỘ)
- Giắc âm thanh HD: Đường vào / Loa trước / Micrô
Phần mềm và UEFI
Phần mềm
- Tiện ích bo mạch chủ ASRock (A-Tuning)
- ASRock Polychrom SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

* Có thể tải xuống các tiện ích này từ ASRock Live Update & APP Shop.
Hỗ trợ CD

- Trình điều khiển, Tiện ích, Phần mềm diệt Virus (Bản dùng thử)
Phụ kiện

- Hướng dẫn Cài đặt Nhanh, CD Hỗ trợ, Tấm chắn I/O
- 2 x Cáp Dữ liệu SATA
- 3 x Ốc vít cho Ổ cắm M.2
- 1 x Chân đế cho Ổ cắm M.2
Hỗ trợ phần cứng

- Máy đo tốc độ quạt: CPU, CPU/Bơm nước, Quạt khung/Bơm nước
- Quạt chạy êm (Tự động điều chỉnh tốc độ quạt khung theo nhiệt độ CPU): CPU, CPU/Bơm nước, Quạt khung/Bơm nước
- Điều khiển đa tốc độ quạt: CPU , CPU/Bơm nước, Quạt khung gầm/Bơm nước
- Phát hiện CASE OPEN
- Giám sát điện áp: CPU Vcore, +1.05V_PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +0.82V PCH, +12V, +5V, + 3,3V
Chuẩn vỏ máy

- Hệ số dạng Micro ATX: 9,6 inch x 9,6 inch, 24,4 cm x 24,4 cm
- Thiết kế tụ điện rắn
Hệ điều hành

- Microsoft ^® Windows ^® 10 64-bit / 11 64-bit
Chứng nhận

- FCC, CE
- Sẵn sàng cho ErP/EuP (cần có nguồn điện sẵn sàng cho ErP/EuP)
